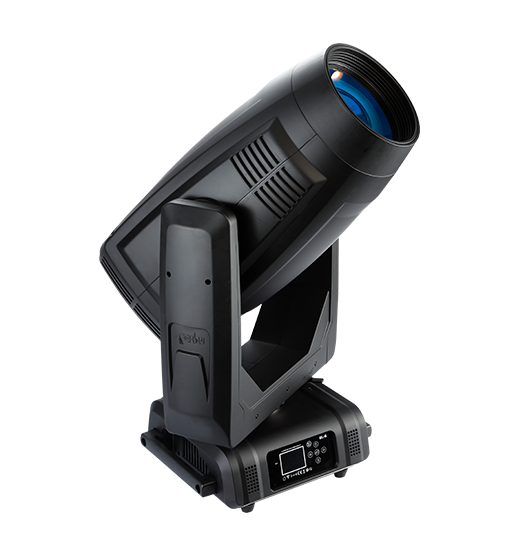

GL6 (GL6H)
行業標準型號：SWP-LED600BG/D20
- 詳細參數
光學系統
光源：大功率600W白光LED
色溫：6200K
光源壽命：20000小時
顯色指數：≥74 (高顯指版本GL6H可達95）
掃描
水平掃描:540°或630°（16bit精度掃描）
垂直掃描:270°（16bit精度掃描）
具有自動糾錯的復位功能
顏色系統
CMY+CTO混色系統
1個色片盤：6個固定式色片+白光，半色效果，色片可任意定位，帶雙向旋轉的彩虹效果
圖案系統
1個旋轉圖案盤：6個插拔式的旋轉圖案片+白圓，帶圖案抖動和圖案任意定位功能，圖案外徑：30mm
1個固定圖案盤：7個固定圖案片+白圓，帶圖案抖動功能
1個動態效果盤
效果
調焦
變焦范圍：7°- 50°
帶自動調焦功能
1個棱鏡：4棱鏡，可正反方向旋轉，并具有棱鏡定位功能，16個宏功能
霧化: 輕霧化、重霧化
切割盤：一組由4個切角片組成可控制的光斑切角系統，整個切角系統可做90°旋轉
光圈：5%-100%線性調整
調光：0-100%線性調光
頻閃：最高可達25Hz,可以選擇隨機頻閃或脈沖頻閃
防護等級
IP20
顯示
顯示屏：帶可充電式電池，無需上電就可以進入菜單設地址碼和進行其他設置；待機15秒后按鍵自動上鎖設置，防止誤操作，長按菜單鍵3秒后激活按鍵
復位檢測設置：長按菜單鍵和確認鍵鎖住水平垂直掃描復位，可支持燈具在飛機箱內即完成復位檢測
軟件
7個內置程序可供選擇
通過DMX數據線升級
可從控臺完成更改DMX地址碼，機器重設等功能
顯示燈具和光源使用時間
3種通道模式:39/37/59個國際標準通道
控制
輸入信號隔離保護功能
可選Art-Net控制
RDM協議
電氣參數
電源：AC100-240V, 50/60Hz
整燈功率：800W
尺寸重量
產品尺寸：481.2x325.7x835.5mm
包裝尺寸（紙箱）：965x595x465mm
凈重：45.5kg
毛重（紙箱）：52kg
光源：大功率600W白光LED
色溫：6200K
光源壽命：20000小時
顯色指數：≥74 (高顯指版本GL6H可達95）
掃描
水平掃描:540°或630°（16bit精度掃描）
垂直掃描:270°（16bit精度掃描）
具有自動糾錯的復位功能
顏色系統
CMY+CTO混色系統
1個色片盤：6個固定式色片+白光，半色效果，色片可任意定位，帶雙向旋轉的彩虹效果
圖案系統
1個旋轉圖案盤：6個插拔式的旋轉圖案片+白圓，帶圖案抖動和圖案任意定位功能，圖案外徑：30mm
1個固定圖案盤：7個固定圖案片+白圓，帶圖案抖動功能
1個動態效果盤
效果
調焦
變焦范圍：7°- 50°
帶自動調焦功能
1個棱鏡：4棱鏡，可正反方向旋轉，并具有棱鏡定位功能，16個宏功能
霧化: 輕霧化、重霧化
切割盤：一組由4個切角片組成可控制的光斑切角系統，整個切角系統可做90°旋轉
光圈：5%-100%線性調整
調光：0-100%線性調光
頻閃：最高可達25Hz,可以選擇隨機頻閃或脈沖頻閃
防護等級
IP20
顯示
顯示屏：帶可充電式電池，無需上電就可以進入菜單設地址碼和進行其他設置；待機15秒后按鍵自動上鎖設置，防止誤操作，長按菜單鍵3秒后激活按鍵
復位檢測設置：長按菜單鍵和確認鍵鎖住水平垂直掃描復位，可支持燈具在飛機箱內即完成復位檢測
軟件
7個內置程序可供選擇
通過DMX數據線升級
可從控臺完成更改DMX地址碼，機器重設等功能
顯示燈具和光源使用時間
3種通道模式:39/37/59個國際標準通道
控制
輸入信號隔離保護功能
可選Art-Net控制
RDM協議
電氣參數
電源：AC100-240V, 50/60Hz
整燈功率：800W
尺寸重量
產品尺寸：481.2x325.7x835.5mm
包裝尺寸（紙箱）：965x595x465mm
凈重：45.5kg
毛重（紙箱）：52kg
產品參數及圖片僅供參考，更改恕不另行通知，具體以實物為準，本公司保留最終解釋權。

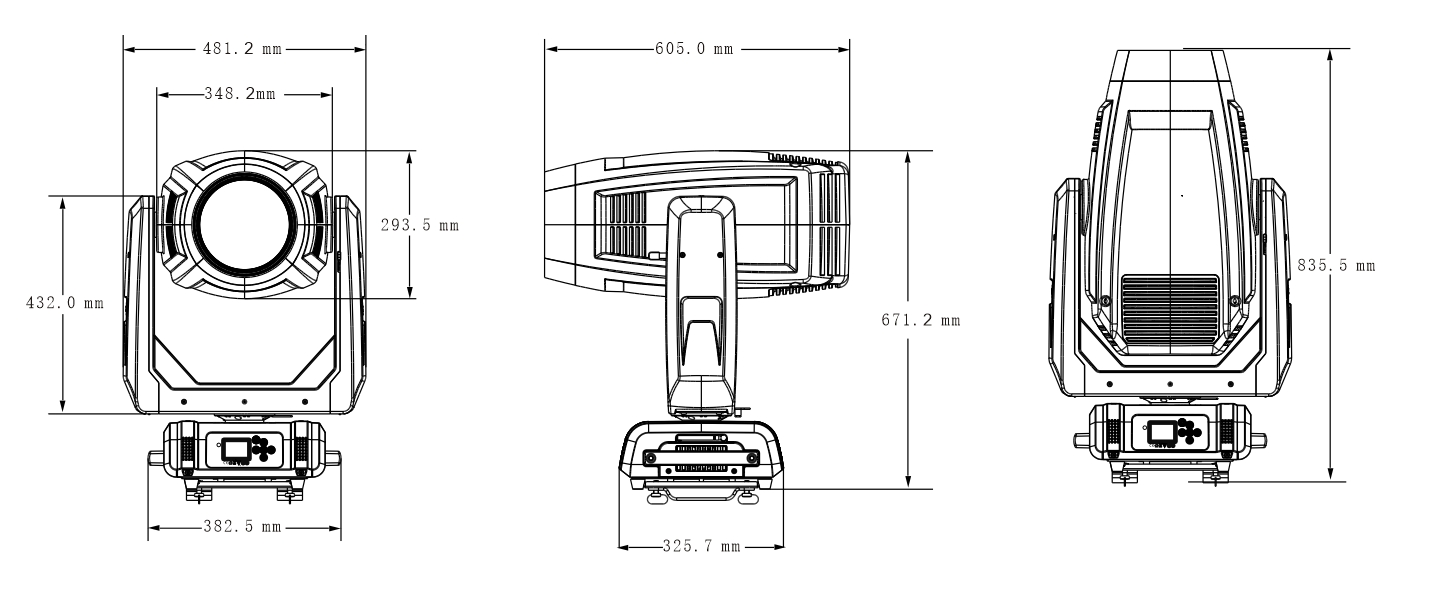

- 尺寸圖
- 照度圖
- 特效

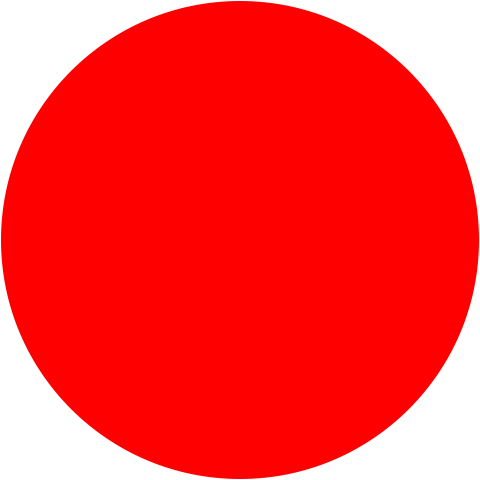

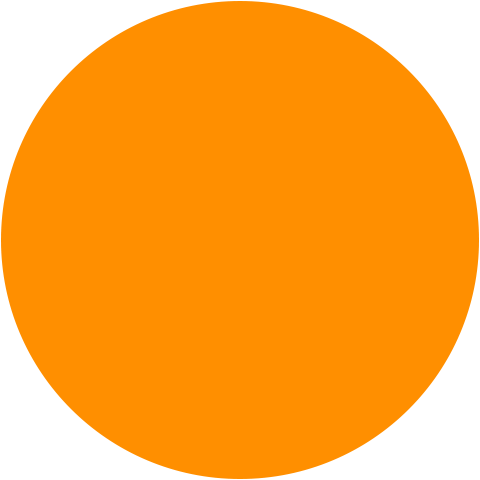

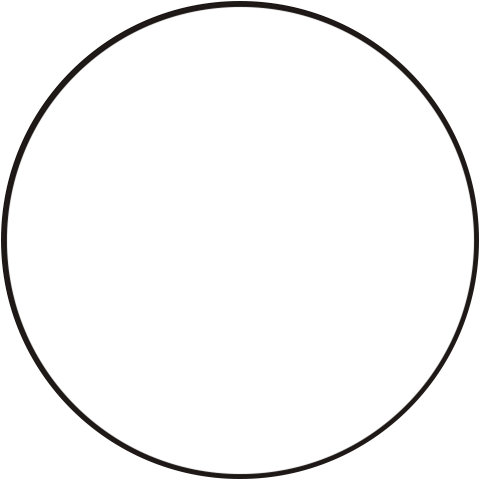

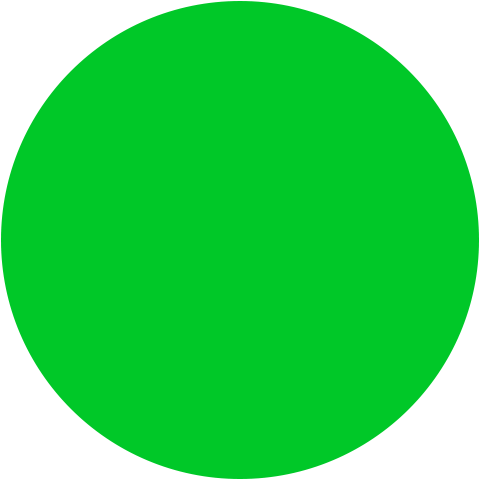

色片盤：

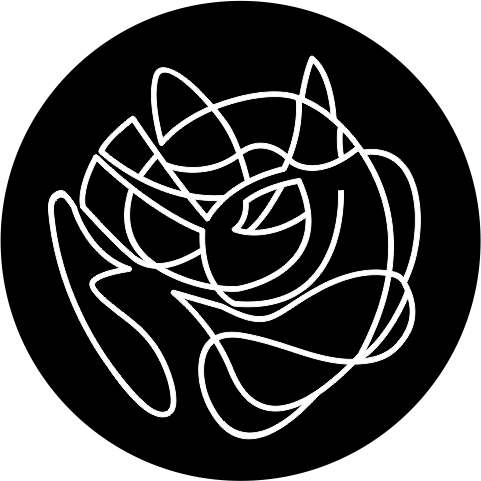

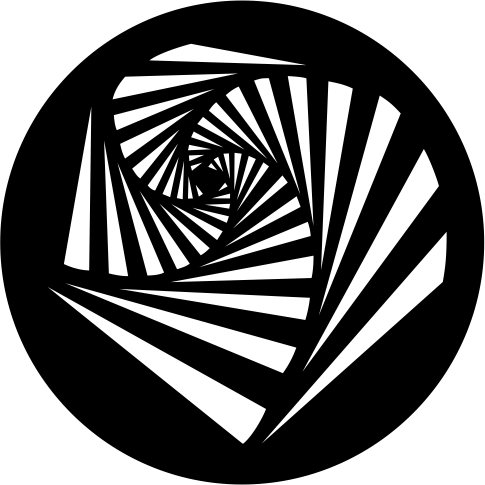

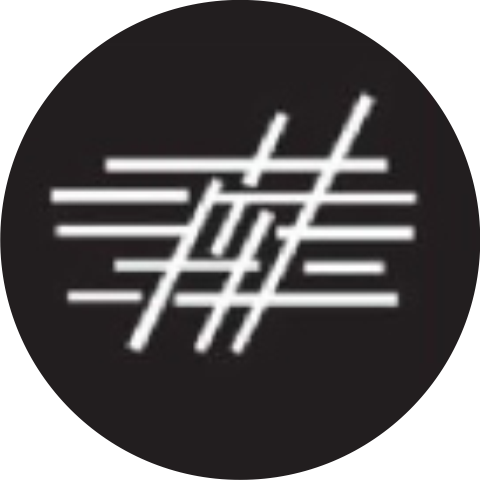

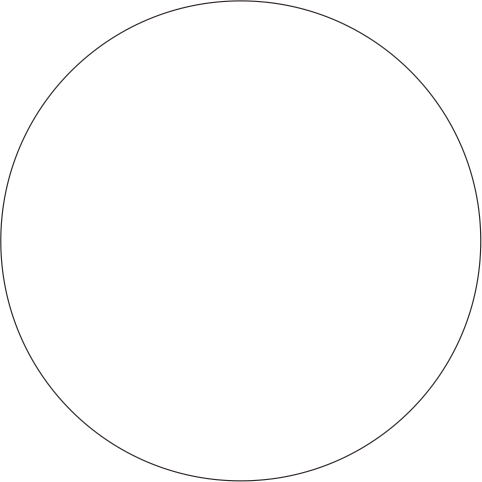

旋轉圖案盤：

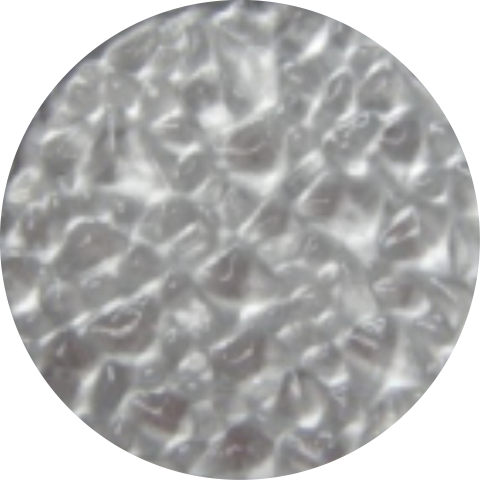

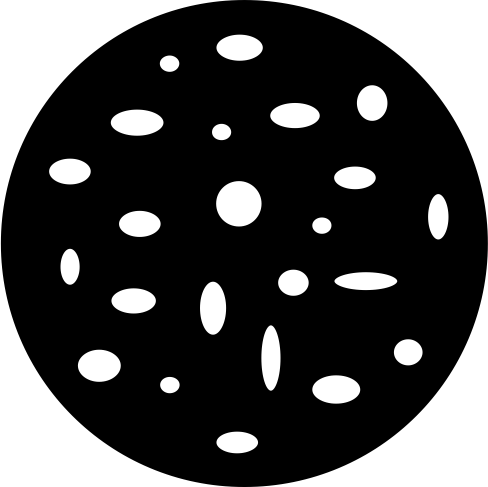

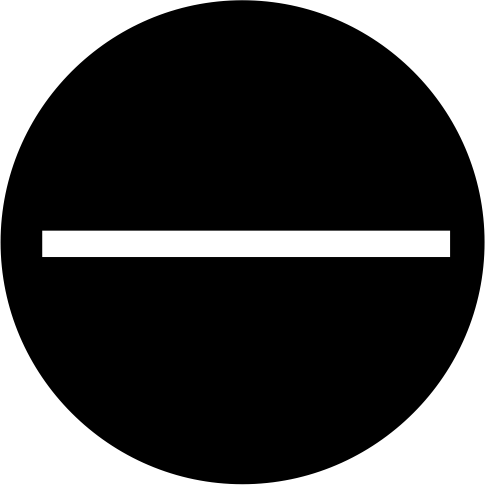

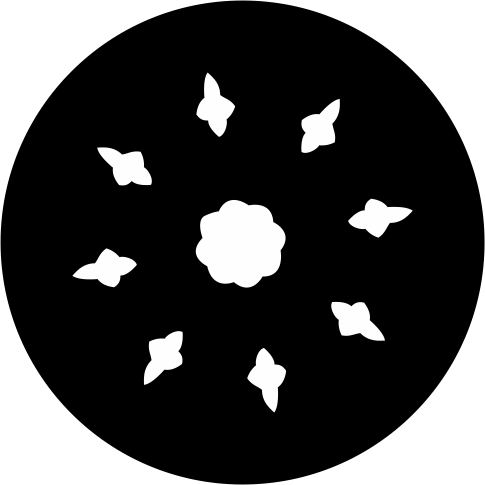

固定圖案盤：

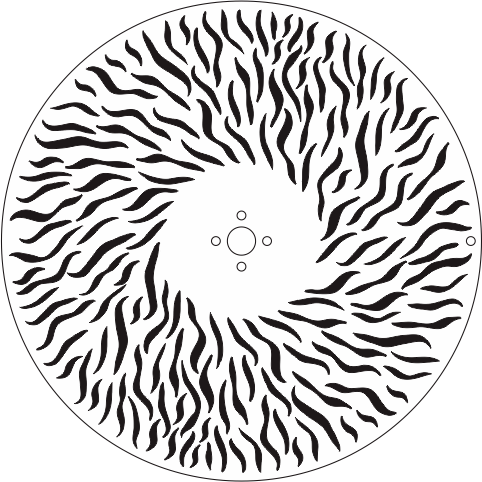

動態效果盤：
- 視頻
- 相關資料與工具下載
-
燈庫 GL6(grandMA3 GDTF) ZIP 0.86MB GL6(Avolites R20) RAR 0.01MB GL6(grandMA2) RAR 0.06MB GL6(grandMA1) RAR 0.01MB GL6(Avolites D4) RAR 0.03MB GL6(Compulite Vector series) RAR 0.44MB
-
產品CAD尺寸圖 GL-6_Dimensional Drawings.dwg 2D尺寸圖文件 DWG 1.61MB GL-6_CAD Symbol 3D.DWG 3D模型文件 DWG 0.74MB
